Warum sollten Sie sich für Kabelrinnen aus Drahtgeflecht entscheiden? Vorteile, Anwendungen und Auswahlleitfaden

Einführung

Wenn Sie jemals hinter ein Server-Rack oder über eine abgehängte Decke in einem modernen Gebäude geschaut haben, haben Sie wahrscheinlich eines gesehenKabelrinne aus Drahtgeflecht. Diese offene-Gitterstruktur aus geschweißten Stahldrähten hat sich zur bevorzugten Lösung für das Kabelmanagement in allen Bereichen entwickelt, von Rechenzentren bis hin zu Industrieanlagen.

Kabelrinnen aus Drahtgeflecht, auch Korbrinnen oder Kabelkörbe genannt, sind offene -Gittertragsysteme zur Führung und Verwaltung von Elektro- und Datenkabeln. Im Gegensatz zu Rinnen mit festem Boden-, die Kabel vor dem Blick verbergen, zeichnen sich Drahtgitterrinnen durch ein offenes Design aus, das jedes Kabel über seine gesamte Länge sichtbar und zugänglich macht.

Doch was macht Drahtgitterschalen so beliebt? Und wie wählen Sie das richtige System für Ihre spezifischen Anforderungen aus?

In diesem umfassenden Leitfaden erfahren Sie alles, was Sie über Drahtgeflecht-Kabelrinnen wissen müssen,-von ihren Hauptvorteilen bis hin zu anwendungsspezifischen Empfehlungen{1}}. Ganz gleich, ob Sie Facility Manager, Elektroingenieur oder Beschaffungsspezialist sind, dieser Artikel hilft Ihnen dabei, fundierte Entscheidungen für Ihr nächstes Projekt zu treffen.

Was ist eine Drahtgeflecht-Kabelrinne?

Eine Kabelrinne aus Drahtgeflecht besteht aus miteinander verwobenen oder geschweißten Stahldrähten und bildet eine offene{0}Gitterstruktur, die einem Korb ähnelt. Dieses Design sorgt für hervorragende Belüftung und einfachen Zugang zu den Kabeln an allen Stellen.

Hauptmerkmale:

·Hergestellt aus präzisionsgefertigtem, hochwertigem, geschweißtem Stahldraht

·Erhältlich in verschiedenen Breiten und Tiefen für unterschiedliche Kabelvolumina

·Kann vor Ort ohne Spezialwerkzeuge geschnitten, gebogen und modifiziert werden-

·Erhältlich in verschiedenen Materialien und Ausführungen für unterschiedliche Umgebungen

Das Konzept ist nicht neu. {0}Kabelrinnen aus Drahtgeflecht sind seit Jahrzehnten eine bevorzugte Lösung, da sie den täglichen Herausforderungen von Installateuren mit herkömmlichen Kabelmanagementsystemen gerecht werden. Auch heute noch gehören sie weltweit zu den am häufigsten spezifizierten Kabelrinnentypen.

Hauptvorteile von Drahtgitter-Kabelrinnen

1. Hervorragende Belüftung und Wärmeableitung

Einer der größten Vorteile von Drahtgitterwannen ist ihre offene Struktur. Im Gegensatz zu massiven Leitungen oder perforierten Rinnen, die Wärme speichern können, ermöglichen Drahtgeflechtrinnen eine freie Luftzirkulation um die Kabel herum.

Das ist wichtig, denn Hitze ist der Feind der Kabelleistung. Wenn elektrischer Strom durch einen Leiter fließt, entsteht Wärme. Eingeschlossene Wärme kann Folgendes verursachen:

·Verformung von Isoliermaterialien

·Verlust der Spannungsfestigkeit

·Reduzierte Elastizität der Kabelmäntel

·Vorzeitiger Kabelausfall

Das offene-Gitterdesign-typischerweise mit 80-90 % offener Struktur reduziert den Wärmestau im Vergleich zu anderen Kabeltragsystemen erheblich und macht Drahtgeflechtrinnen ideal für Umgebungen, in denen das Wärmemanagement von entscheidender Bedeutung ist.

2. Außergewöhnliche Flexibilität und Anpassungsfähigkeit vor Ort

Bauprojekte verlaufen selten genau nach Plan. Unerwartete Hindernisse treten auf, Strukturelemente verschieben sich und Änderungen in letzter Minute sind unvermeidlich. Drahtgitterwannen zeichnen sich in diesen Situationen aus, da sie vor Ort mit minimalem Aufwand geändert werden können.

Da nur ein Paar Bolzenschneider benötigt wird, können Installateure:

·Schneiden Sie die Schalen vor Ort-auf die exakten Längen zu

·Erstellen Sie manuell benutzerdefinierte Biegungen und Winkel

·Fertigen Sie T-Stücke, Steigleitungen und Ausfallenden-, ohne auf vorgefertigte Armaturen warten zu müssen

Diese Flexibilität eliminiert Ausfallzeiten beim Warten auf Sonderbestellungen von Komponenten und ermöglicht die Anpassung von Installationen an reale Bedingungen.

3. Schnelle Installation und Arbeitsersparnis

Bei jedem Bauprojekt ist Zeit Geld, und Gitterrinnen aus Drahtgeflecht ermöglichen im Vergleich zu herkömmlichen Systemen erhebliche Arbeitseinsparungen.

Herkömmliche Wannensysteme erfordern in der Regel mehrere Schrauben pro Verbindung, verschiedene Halteklammern und spezielle Hardware. Im Gegensatz dazu verwenden Drahtgeflechtsysteme einfache Spleißplatten und integrierte Anschlüsse, die weniger Komponenten erfordern. Viele Drahtgitterwannen verfügen über angeschweißte-Verbindungslaschen, die einfach zusammengesteckt werden, sodass kein zusätzliches Zubehör erforderlich ist.

Diese Einfachheit führt direkt zu Einsparungen-bei den Installationsarbeitskosten.

4. Verbesserte Sichtbarkeit und Wartung des Kabels

Wenn Kabel in geschlossenen Kabelkanälen oder massiven Kabelkanälen versteckt sind, wird die Fehlersuche zum Ratespiel. Welches Kabel gehört wohin? Was verursacht dieses Leistungsproblem? Bei Gitterrinnen ist jedes Kabel über die gesamte Länge sichtbar.

Diese Sichtbarkeit bietet praktische Vorteile:

·Techniker können bestimmte Kabel in Sekundenschnelle verfolgen

·Das Hinzufügen oder Entfernen von Kabeln ist an jeder Stelle der Strecke einfach

·Die Prüfung auf Beschädigung oder Abnutzung erfolgt schnell und{0}unaufdringlich

5. Leicht und dennoch stark

Trotz ihrer offenen Bauweise bieten Drahtgitterrinnen eine beeindruckende Tragfähigkeit. Das geschweißte Drahtgitter verteilt das Gewicht effizient und das geringere Gewicht von Drahtgittersystemen verbessert die Sicherheit am Arbeitsplatz. -Installateure können Abschnitte leichter handhaben, was die Belastung und das Verletzungsrisiko verringert.

Die Tragfähigkeit variiert je nach Design, aber Standard-Drahtgitterrinnen unterstützen in der Regel mittlere Kabellasten effektiv, wobei für anspruchsvollere Anwendungen Hochleistungsversionen verfügbar sind.

6. Reduzierte elektromagnetische Störungen

In Rechenzentren und anderen sensiblen elektronischen Umgebungen können elektromagnetische Störungen die Leistung beeinträchtigen. Die Stahlkonstruktion der Drahtgitterrinnen absorbiert elektromagnetische Störungen und trägt dazu bei, Störungen von Kabeln fernzuhalten, wodurch die Auswirkungen auf angeschlossene Geräte minimiert werden. Einige Systeme bieten eine magnetische Schirmisolierung von 15 dB ohne Abdeckungen und 25 dB mit Abdeckungen.

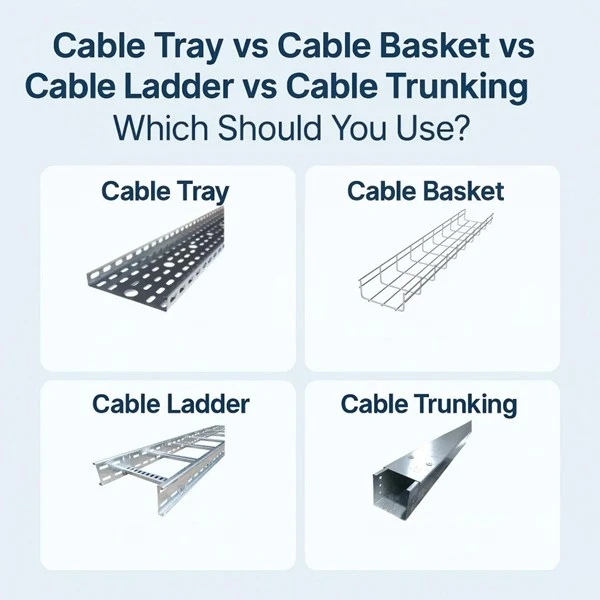

Drahtgeflecht im Vergleich zu anderen Kabelrinnentypen

Wenn Sie verstehen, wie Drahtgitterrinnen im Vergleich zu anderen Optionen abschneiden, können Sie die richtige Auswahl für Ihr Projekt treffen:

Die Wahl hängt von Ihren spezifischen Anforderungen ab: Lastanforderungen, Kabeltypen, Umgebungsbedingungen und zukünftige Wachstumspläne.

Häufige Anwendungen für Drahtgeflecht-Kabelrinnen

Kabelrinnen aus Drahtgeflecht dienen verschiedenen Branchen und Anwendungen:

Rechenzentren

Das offene Design bietet eine hervorragende Luftzirkulation für hitzeempfindliche Server und Switches. Die Kabelführung ist sichtbar und zugänglich, sodass Änderungen und Upgrades unkompliziert sind. Viele Fachleute im Rechenzentrum entscheiden sich speziell für Drahtgitterrinnen aufgrund der Kombination aus einfacher Installation, maximaler Kabelkapazität und verbesserter Luftzirkulation.

Gewerbebauten

Büros, Einkaufszentren und Krankenhäuser verwenden Drahtgitterrinnen zur Verteilung von Strom-, Daten- und Kommunikationskabeln über abgehängten Decken oder unter Doppelböden. Aufgrund ihres geringen Gewichts sind sie ideal für diese Überkopfinstallationen.

Industrieanlagen

Produktionsstätten, Lagerhallen und Montagelinien profitieren von der Fähigkeit der Drahtgitterrinnen, Strom- und Instrumentierungskabel zu handhaben und gleichzeitig die Zugänglichkeit aufrechtzuerhalten.

Telekommunikation

Drahtgitterrinnen unterstützen die umfangreichen Verkabelungsnetzwerke, die für die Breitband-, Telefon- und Mobilkommunikationsinfrastruktur erforderlich sind.

Spezialisierte Umgebungen

In rauen oder korrosiven Umgebungen bieten Edelstahl-Drahtgitterwannen Haltbarkeit in:

·Lebensmittel- und Pharmaverarbeitungsanlagen

·Schiffs- und Offshore-Installationen

·Chemieanlagen und Raffinerien

So wählen Sie die richtige Drahtgitter-Kabelrinne aus

Um das richtige System auszuwählen, müssen mehrere Faktoren bewertet werden:

1. Kabelanforderungen

Bewerten Sie Art, Menge, Gewicht und Durchmesser der zu unterstützenden Kabel. Dadurch werden die erforderliche Tragfähigkeit, Breite und Tiefe bestimmt. Als Faustregel gilt: Fügen Sie 25–30 % zusätzlichen Platz für zukünftige Erweiterungen hinzu.

2. Installationsumgebung

Überlegen Sie, wo das Fach installiert werden soll:

·Kontrollierte Innenräume:Eine elektro-verzinkte Oberfläche ist normalerweise ausreichend

·Im Freien oder in rauen Umgebungen:Edelstahl oder feuerverzinkter Stahl sorgen für Korrosionsbeständigkeit

·Korrosive Umgebungen (Meer, Chemie):Empfohlen wird Edelstahl 304 oder 316

·Lebensmittel/Pharma:Edelstahl mit entsprechender Oberfläche -1

3. Material- und Oberflächenoptionen

4. Spannweite und Last

Größere Spannweiten zwischen den Stützen erfordern stärkere Wannen oder engere Stützabstände. Belastungstabellen der Hersteller geben Hinweise zu maximal zulässigen Belastungen für verschiedene Spannweiten.

Typische Gittertrays unterstützen beispielsweise:

·1,6 kN/m bei 1,0 m Stützenabstand

·0,8 kN/m bei 1,5 m Stützenabstand

·0,5 kN/m bei 2,0 m Stützenabstand

5. Zukünftiger Erweiterungsbedarf

Planen Sie Wachstum ein, indem Sie Tablettgrößen mit 20–30 % Reservekapazität auswählen. Dies verhindert eine kostspielige Neuinstallation zu einem späteren Zeitpunkt.

Wichtig:Passen Sie das Kabelrinnenmaterial immer an die Umgebungs- und Betriebsanforderungen des Installationsorts an. Die Verwendung eines ungeeigneten Materials-wie unbeschichtetem Stahl in einer feuchten Umgebung-kann zu vorzeitiger Korrosion, strukturellem Versagen und kostspieligen Reparaturen führen.

Warum sollten Sie sich für Vichnet für Ihre Drahtgeflecht-Kabelrinnen-Anforderungen entscheiden?

Bei Vichnet kombinieren wir jahrzehntelange Fertigungskompetenz mit innovativer Technologie, um erstklassige Kabelmanagementlösungen zu liefern.

Unsere Vorteile

1. Teil der Troax-Gruppe
Als Teil der Troax Group, einem weltweit führenden Anbieter von industriellen Sicherheitslösungen, kombiniert Vichnet kostengünstige Fertigung mit erstklassigen Qualitätsstandards. Diese Partnerschaft stellt sicher, dass unsere Produkte strenge internationale Anforderungen erfüllen und gleichzeitig preislich wettbewerbsfähig bleiben.

2. Fortschrittliche Oberflächenbehandlungstechnologie
Unsere proprietäre „Nickel Color“-Oberflächenbehandlung bietet eine verbesserte Korrosionsbeständigkeit, ohne die Kabelsicherheit zu beeinträchtigen. Im Gegensatz zu standardmäßigen galvanisch verzinkten Oberflächen, die in sensiblen Umgebungen wie Rechenzentren ein Risiko darstellen können, bietet die Technologie von Vichnet einen hervorragenden Schutz.

3. Umfangreiches Produktsortiment
Von Standard-Drahtgitterwannen bis hin zu kundenspezifischen Lösungen für spezielle Anwendungen bieten wir:

·Mehrere Breiten und Tiefen zur Anpassung an jedes Kabelvolumen

·Verschiedene Materialoptionen für unterschiedliche Umgebungen

·Komplette Zubehörlinien für professionelle Installationen

4. Internationale Erfahrung
Mit Exporterfahrung in zahlreiche Länder verstehen und befolgen wir internationale Standards wie NEC, IEC 61537 und BS EN 61537. Unsere Produkte sind für globale Projekte konzipiert und erfüllen die Anforderungen verschiedener Märkte.

5. Anpassungsmöglichkeiten
Jedes Projekt ist einzigartig. Unser hochmoderner-Maschinenpark ermöglicht es uns, Kabelgitterrinnen an individuelle Projektanforderungen anzupassen, von Minigrößen bis hin zu industriellen Großlösungen.

Abschluss

Kabelrinnen aus Drahtgeflecht haben sich branchenübergreifend ihren Platz als bevorzugte Kabelmanagementlösung verdient. Ihre Kombination aus hervorragender Belüftung, Installationsflexibilität, Arbeitsersparnis und langfristiger Zugänglichkeit macht sie ideal für alles, von Rechenzentren bis hin zu Industrieanlagen.

Wenn Sie die in diesem Leitfaden dargelegten Vorteile, Anwendungsszenarien und Auswahlkriterien verstehen, können Sie ein Kabelrinnensystem aus Drahtgeflecht spezifizieren, das Ihrer Einrichtung über Jahre hinweg zuverlässig dienen wird.

Ganz gleich, ob Sie ein neues Rechenzentrum planen, eine Industrieanlage modernisieren oder einfach nach einem besseren Kabelmanagement in einem Gewerbegebäude suchen, Drahtgitterrinnen bieten die Leistung und Flexibilität, die moderne Projekte erfordern.
